Leitungsplanung Pro

Mit der Leitungsplanung Pro entwerfen Sie datenbankgestützt Leitungsnetze der Wasserversorgung bis hin zur Knoten-Detaillierung. Zusätzlich wird die Konstruktion und Verwaltung von Hausanschlüssen, Einbauten sowie die hydraulische Berechnung der Netze ermöglicht.

Funktionen

  • Aufbau und Fortführung von Leitungsprojekten
  • Grafische Konstruktion und Bearbeitung von Knoten, Leitungen, Behältern, Pumpen, Anschlussleitungen und Einbauten, Höhenkonstruktion im Längsschnitt
  • Eingabe und Verwaltung von Lage- und Höhenknickpunkten
  • Hydraulische Berechnung vermaschter Netze nach dem CROSS-Verfahren mit gesonderter Löschwasserberechnung
  • Ausgabe von Knotendetails auf Basis einer datenbankgestützten Knotendurchbildung

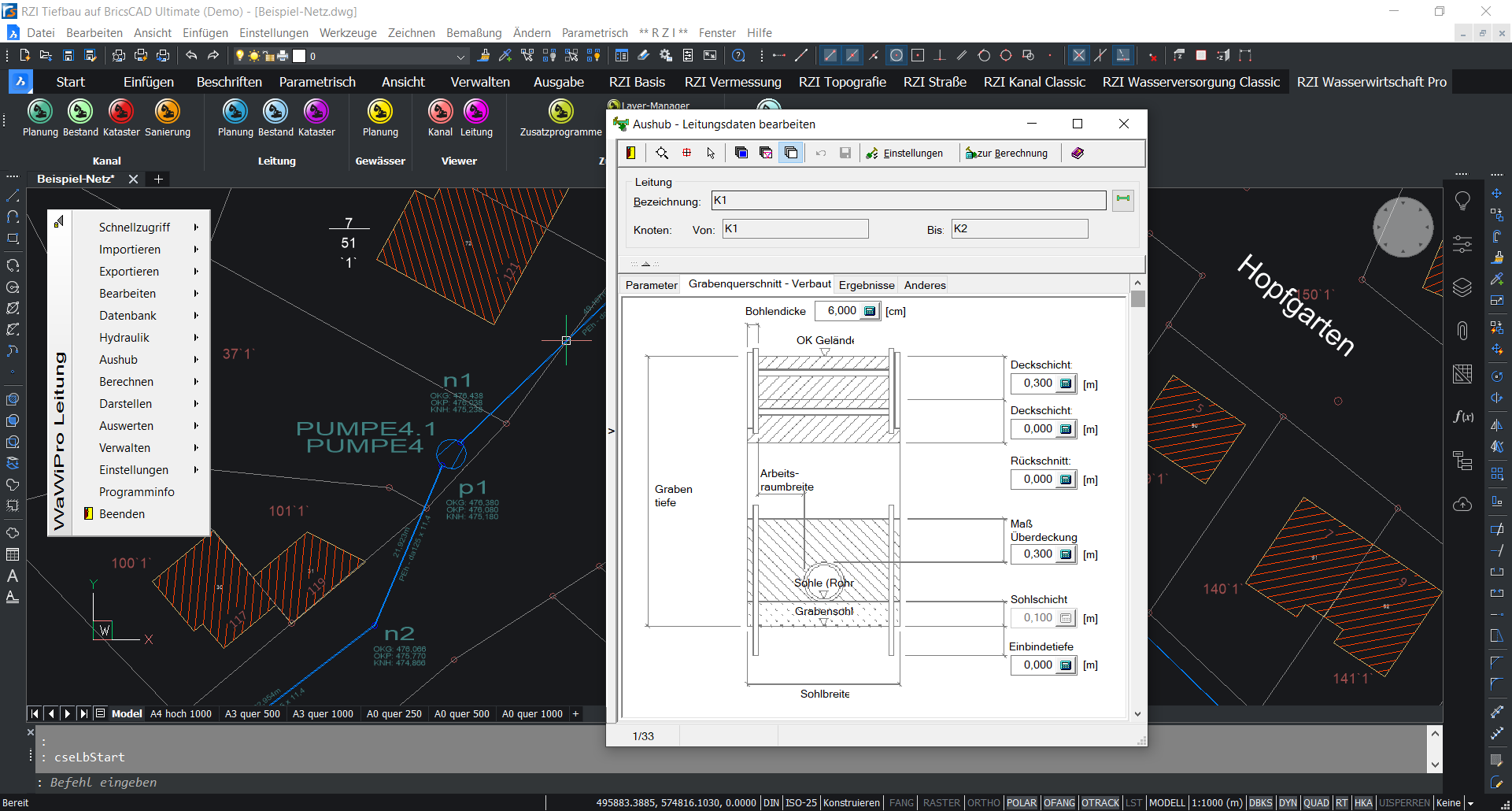

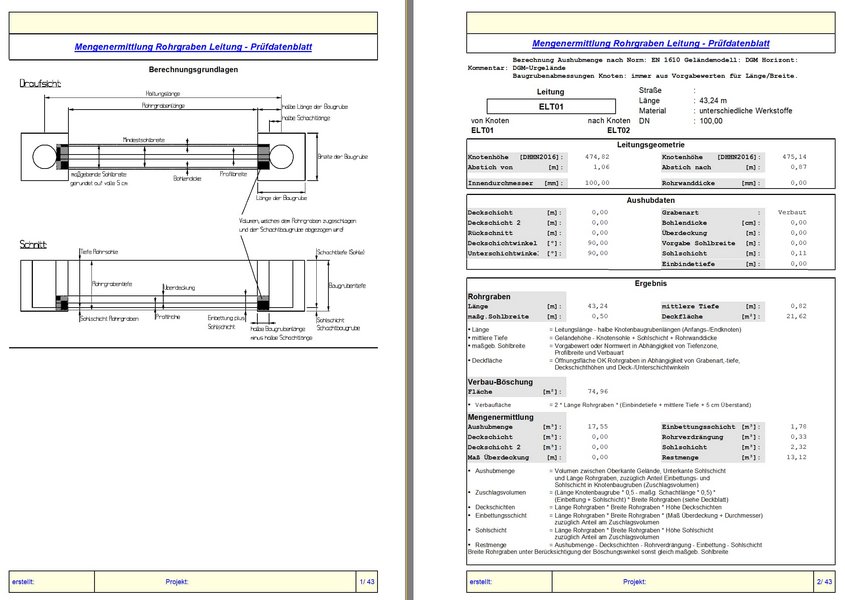

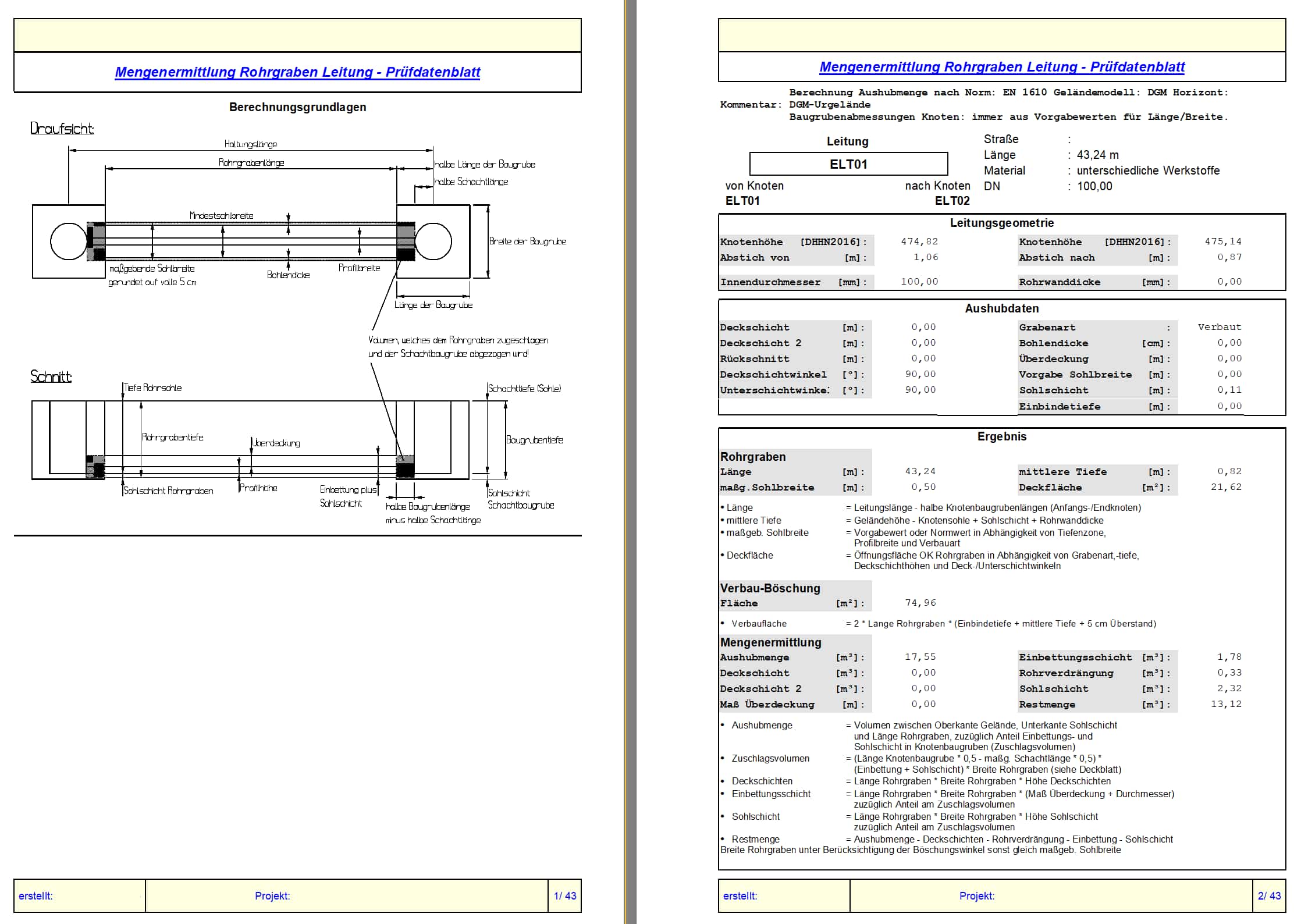

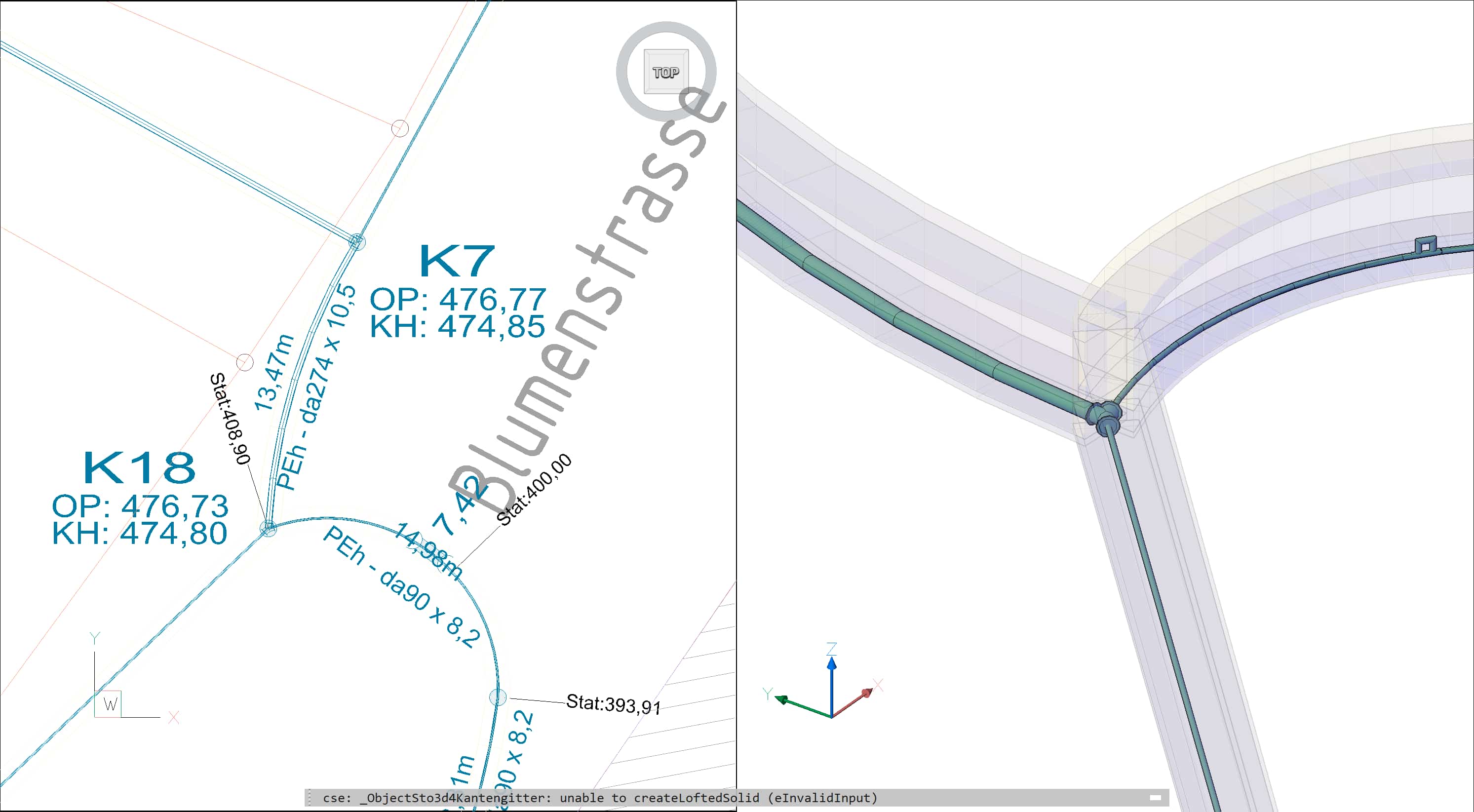

  • Aushubmengenberechnung (nach DIN 4124, EN 1610, ÖNorm B2205)
  • Erstellung von Lageplänen, Längsschnitten
  • Leitungsspezifische Konstruktionen, Auswertungen, Analysen und Listenausgaben

Hydraulische Berechnung und Löschwasserberechnung

  • Eingabe, Berechnung und Darstellung von mehreren Entnahmesituationen
  • Berücksichtigung von Behältern (z.B. Einspeisung) und Pumpen (z. B. Druckerhöhung)

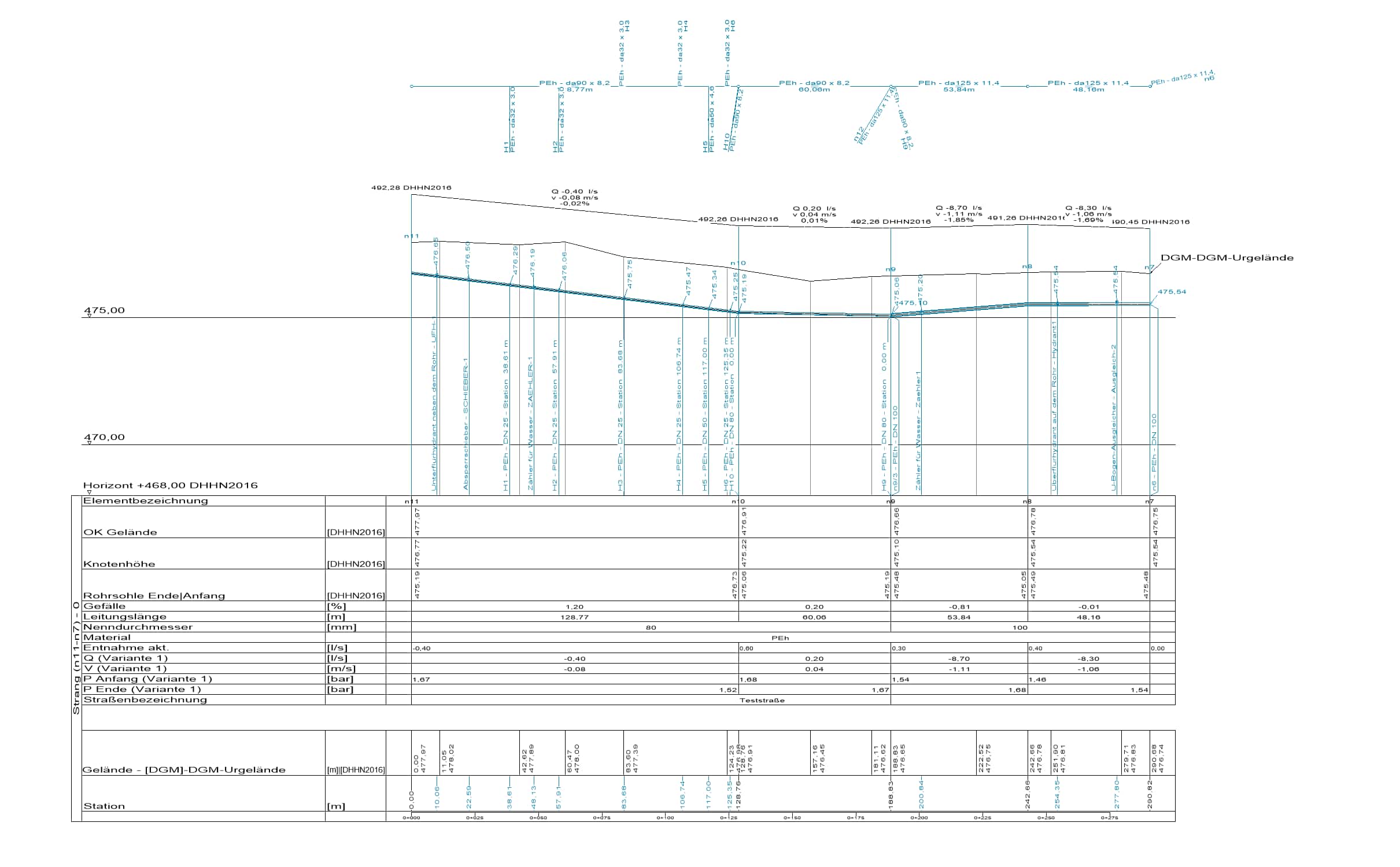

  • Darstellung von Energielinien im Längsschnitt
  • Gesonderte Löschwasserberechnung möglich
  • Berücksichtigung von ausgewählten Hydranten als Löschhydrant

Materialdatenbanken

  • Sortimentorientiertes Arbeiten durch integrierte Materialdatenbanken
  • Anpassung und Ergänzung des Sortimentes an eigene Anforderungen

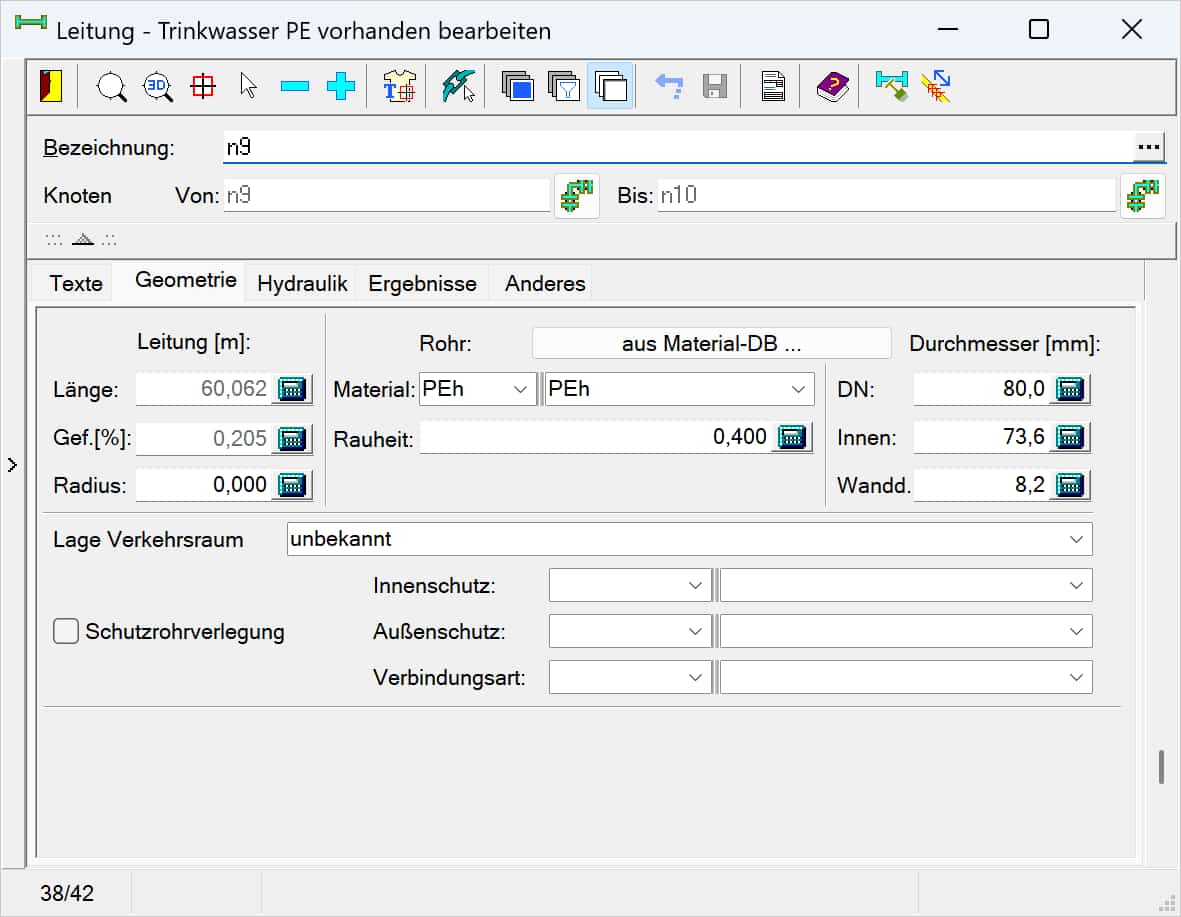

  • Rohrdatenbank für mehrere Materialen
  • Pumpendatenbank mit Möglichkeit der kennlinienbezogenen Auswahl
  • Umfangreiches Sortiment an Formstücken und Armaturen

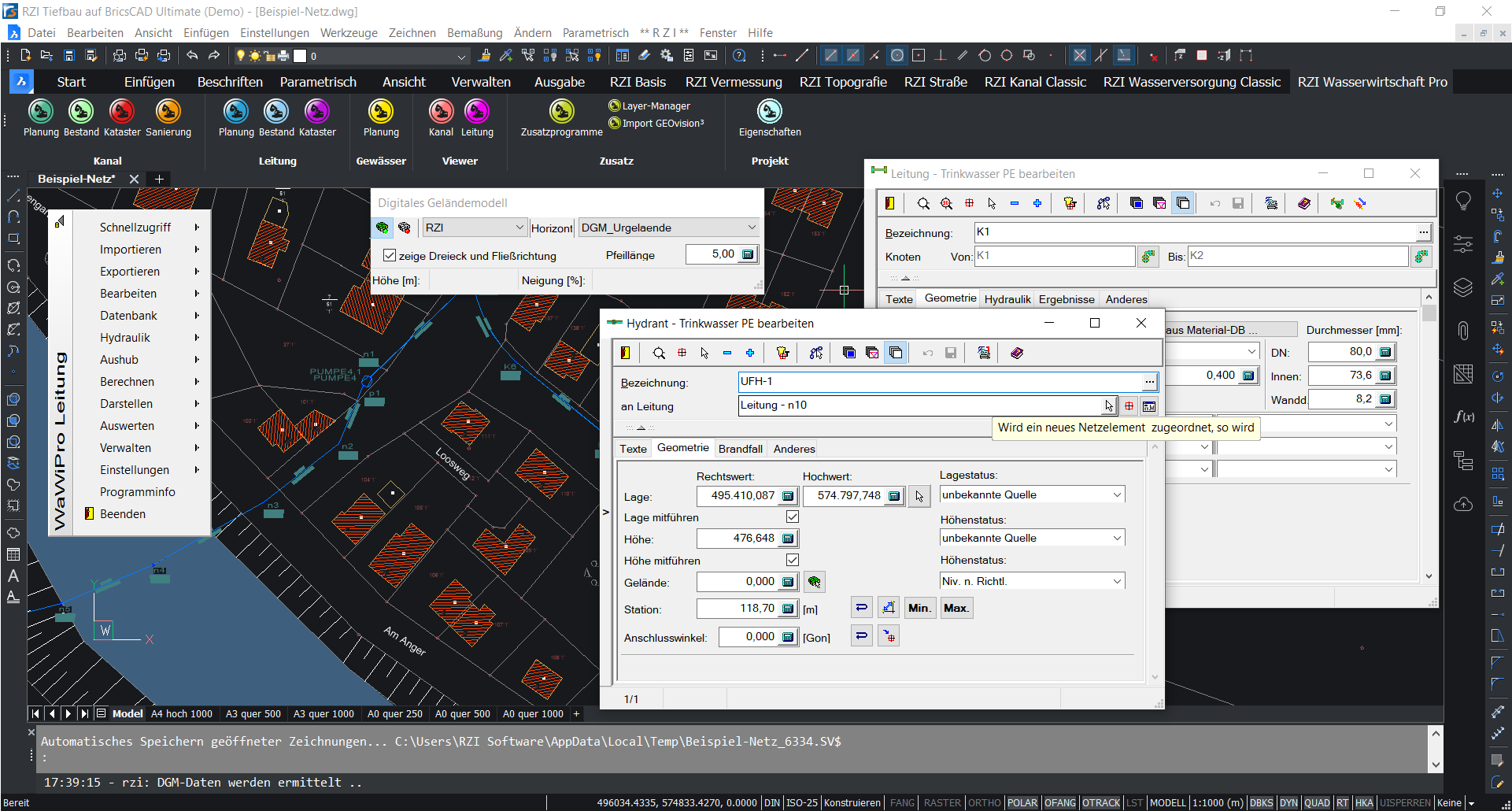

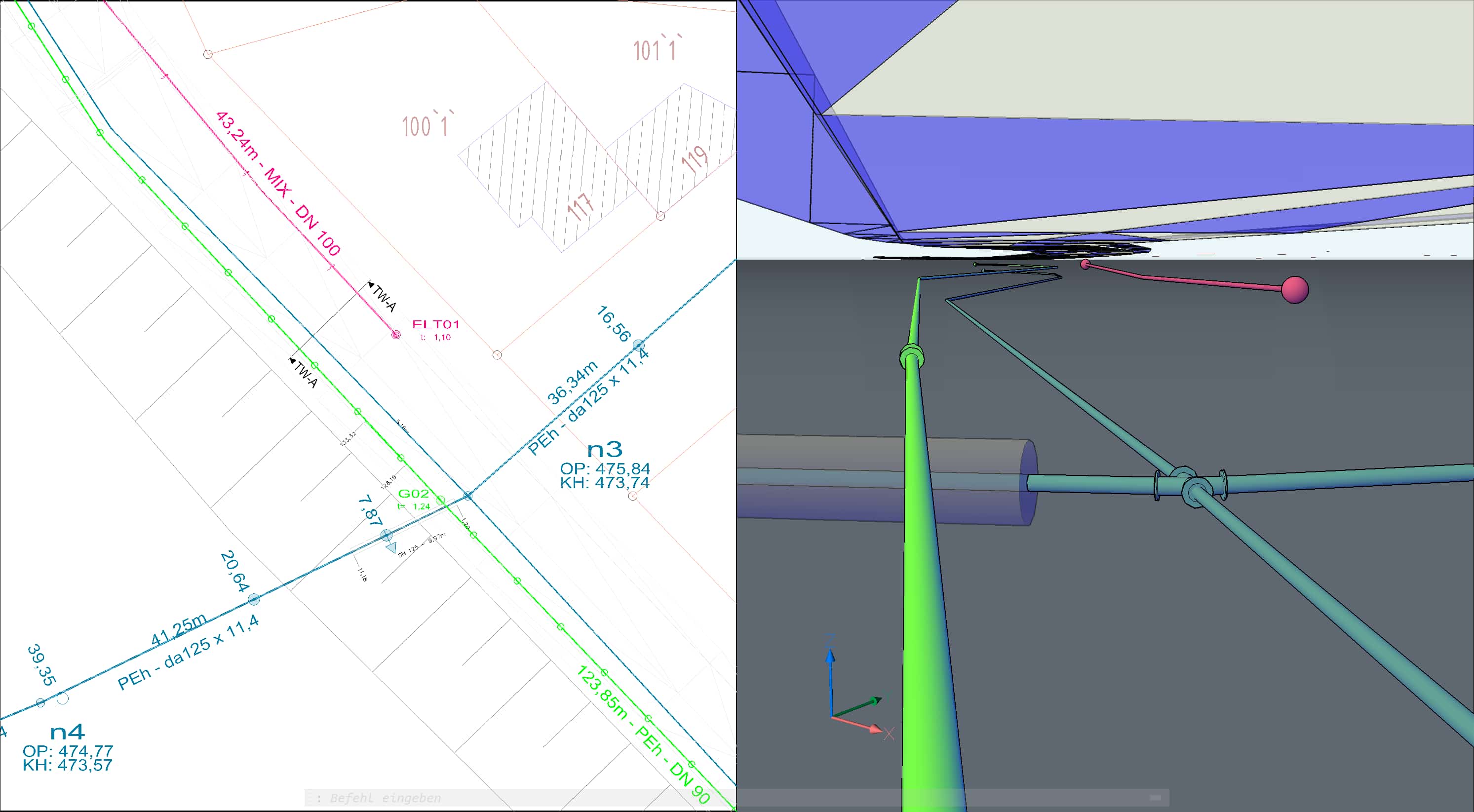

Leitungsplanung

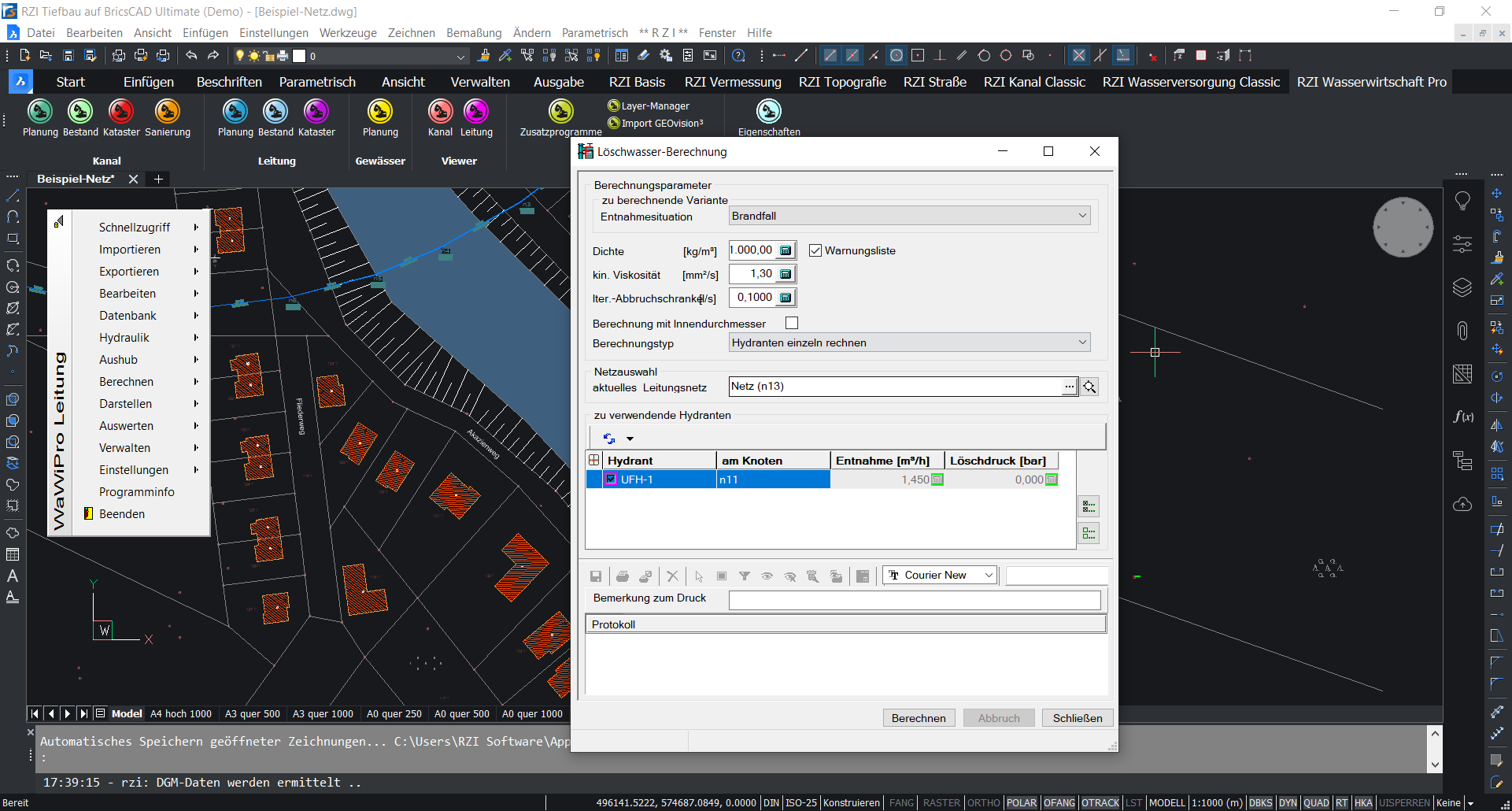

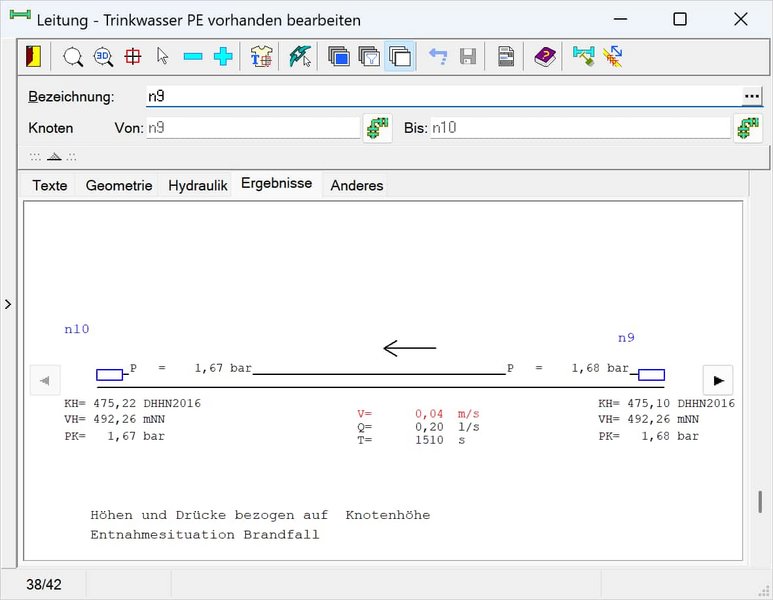

Löschwasserberechnung

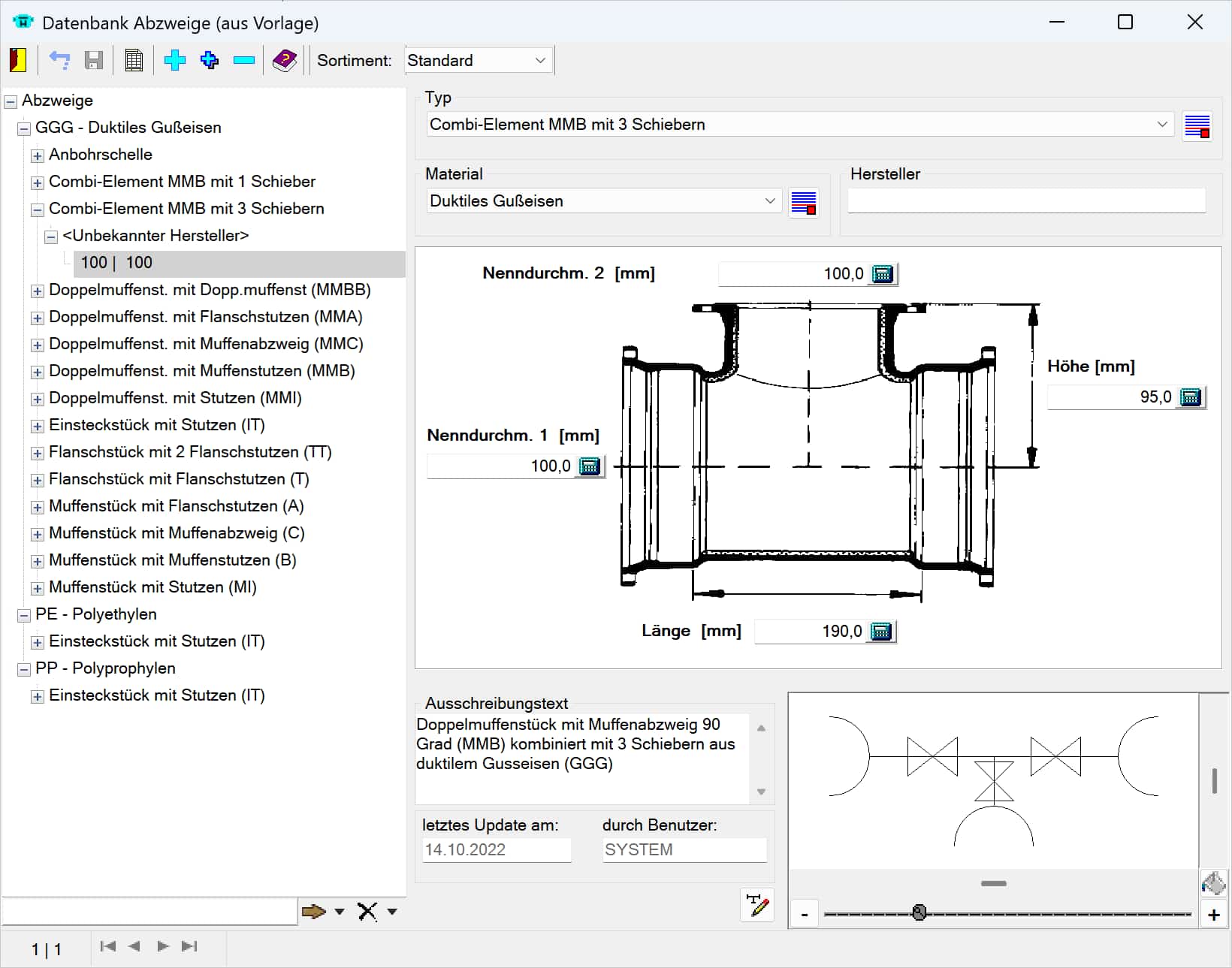

Datenbank Abzweige

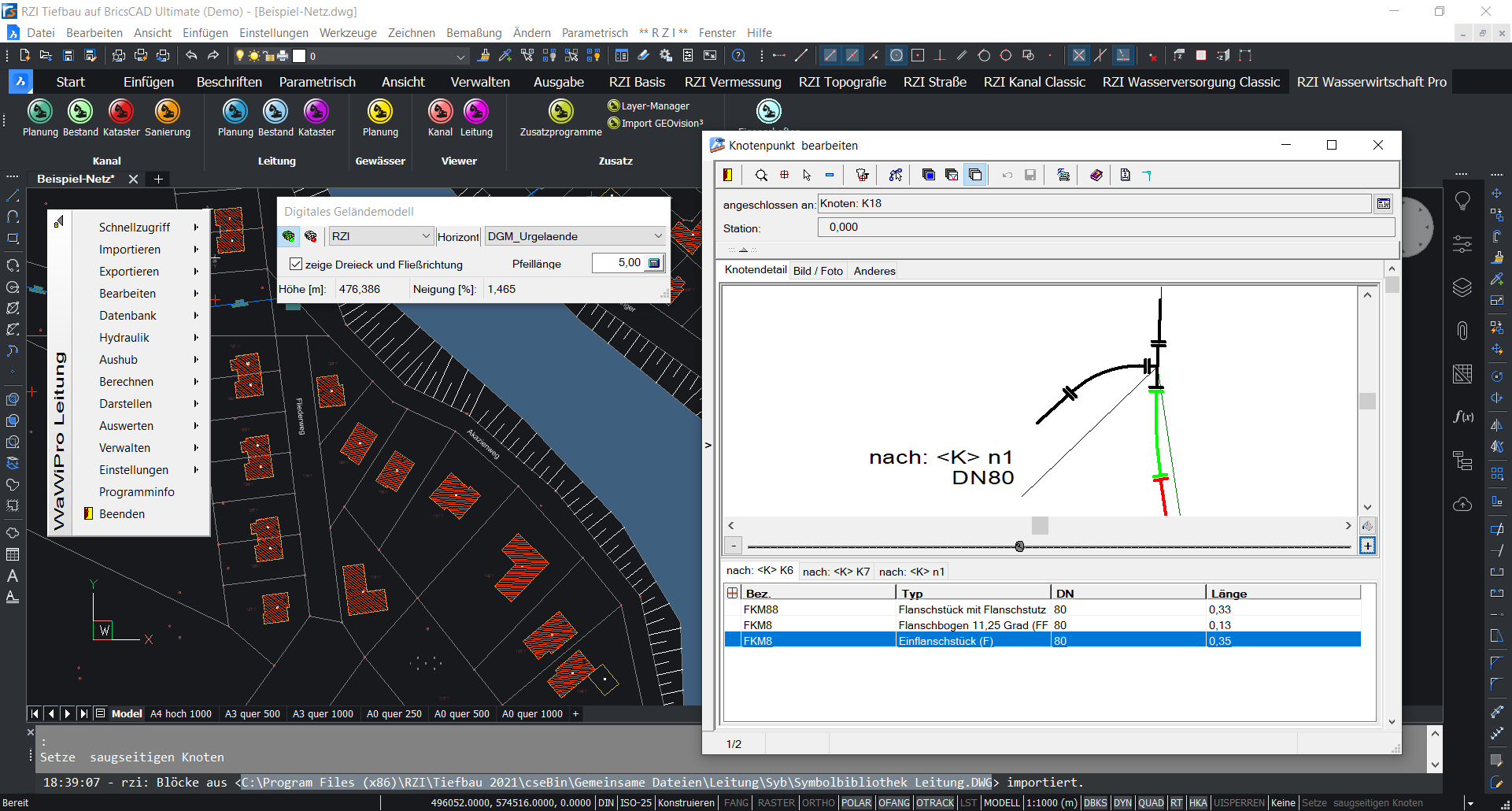

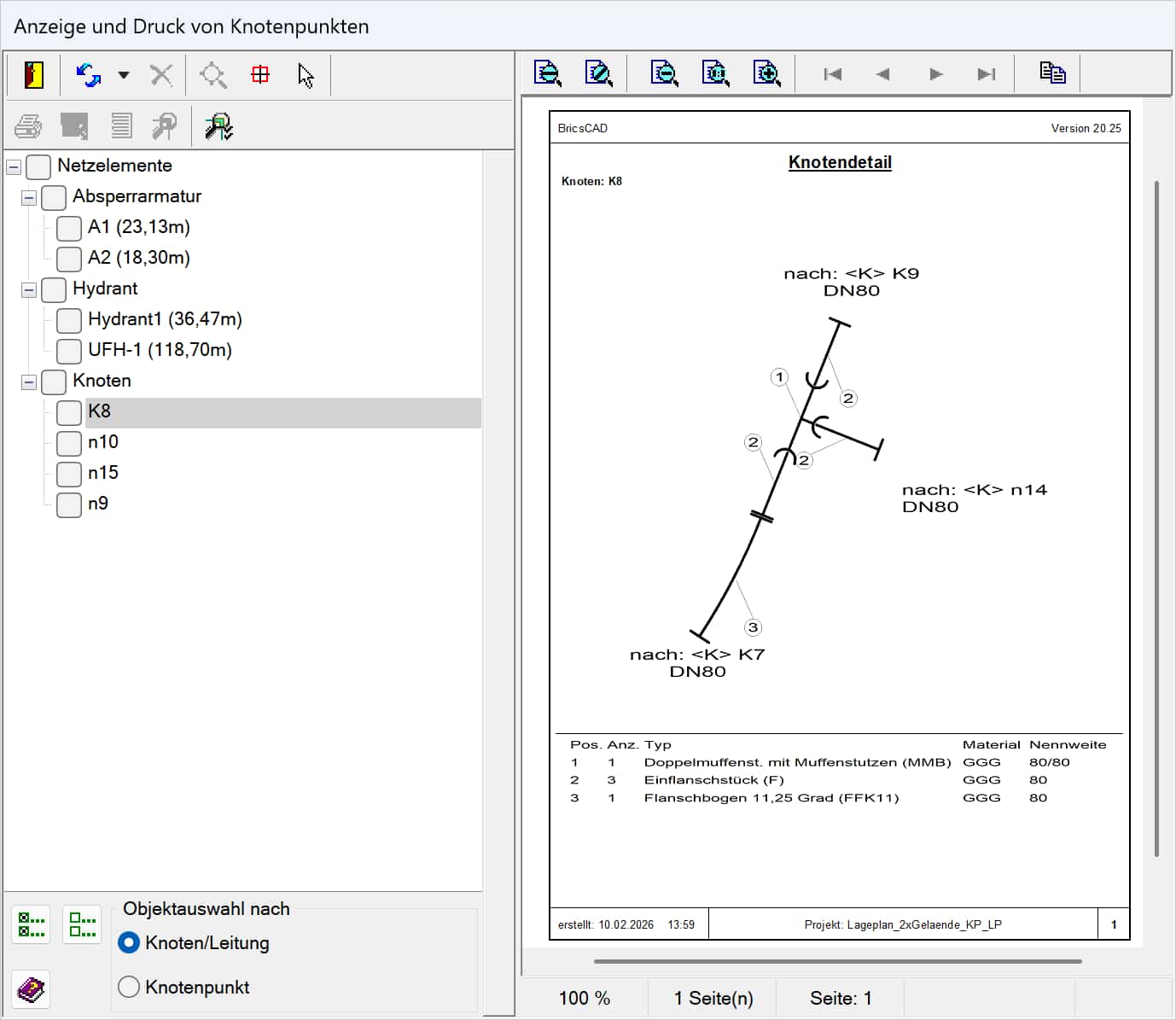

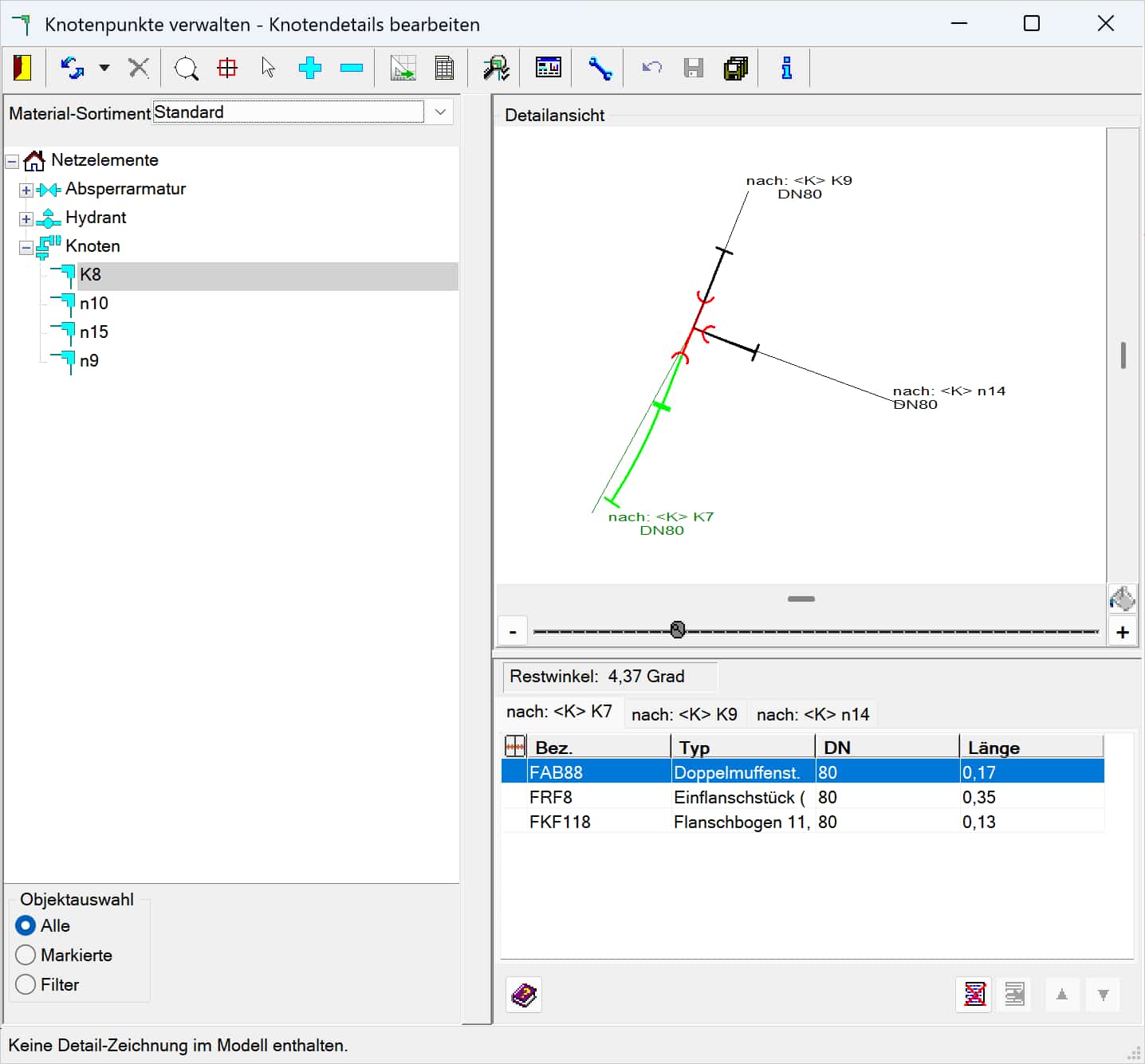

Knotendetaillierung

  • Programmunterstütze Knotenpunktsdurchbildung
  • Erzeugung von Bauteilgruppen
  • Stücklistenausgabe

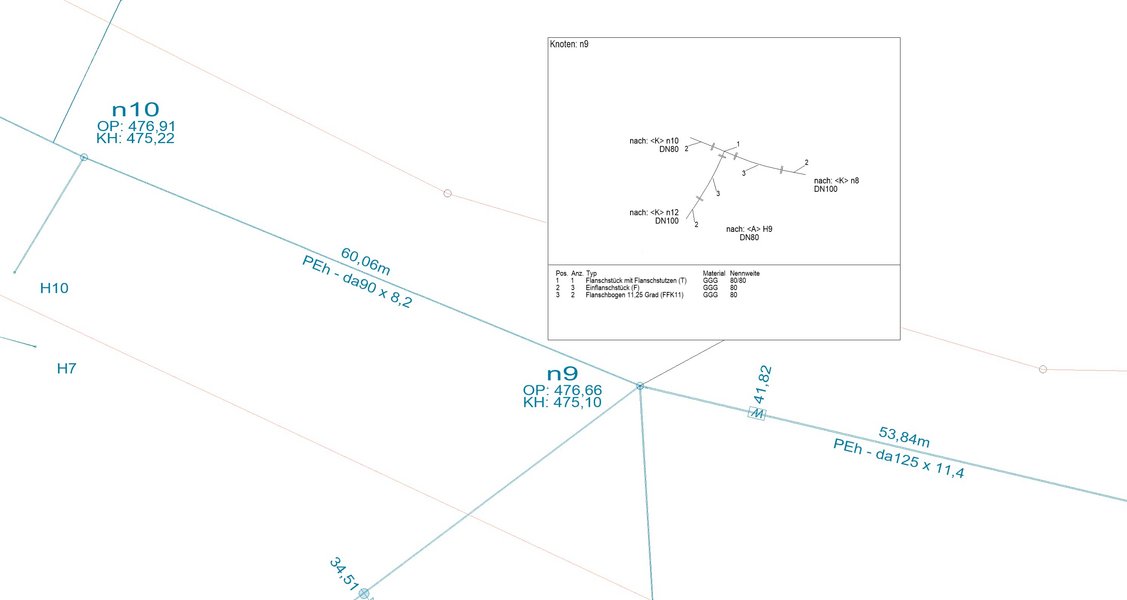

  • Knotendetailausgabe auf Einzelblättern oder integriert in den Lageplan

Import/Export

  • Schnittstelle zu STANET - Programmpaket zur Rohrnetzberechnung vom Ingenieurbüro Fischer-Uhrig.
  • Ingradaâ/GeoGraf® Schnittstelle, zum Datenaustausch im GRAFBAT-Format
  • Import komplexer Projekte aus CADdy™ Leitungsplanung
  • Datenaustausch zu ESRI Produkten per WVY Format zum Ex- und Importieren von Leitungen, Armaturen und Bauwerken

Ausgabe

  • Bearbeitung und Aufbereitung von Lageplänen. Automatische Planerzeugung mit individueller Beschriftungseinstellung

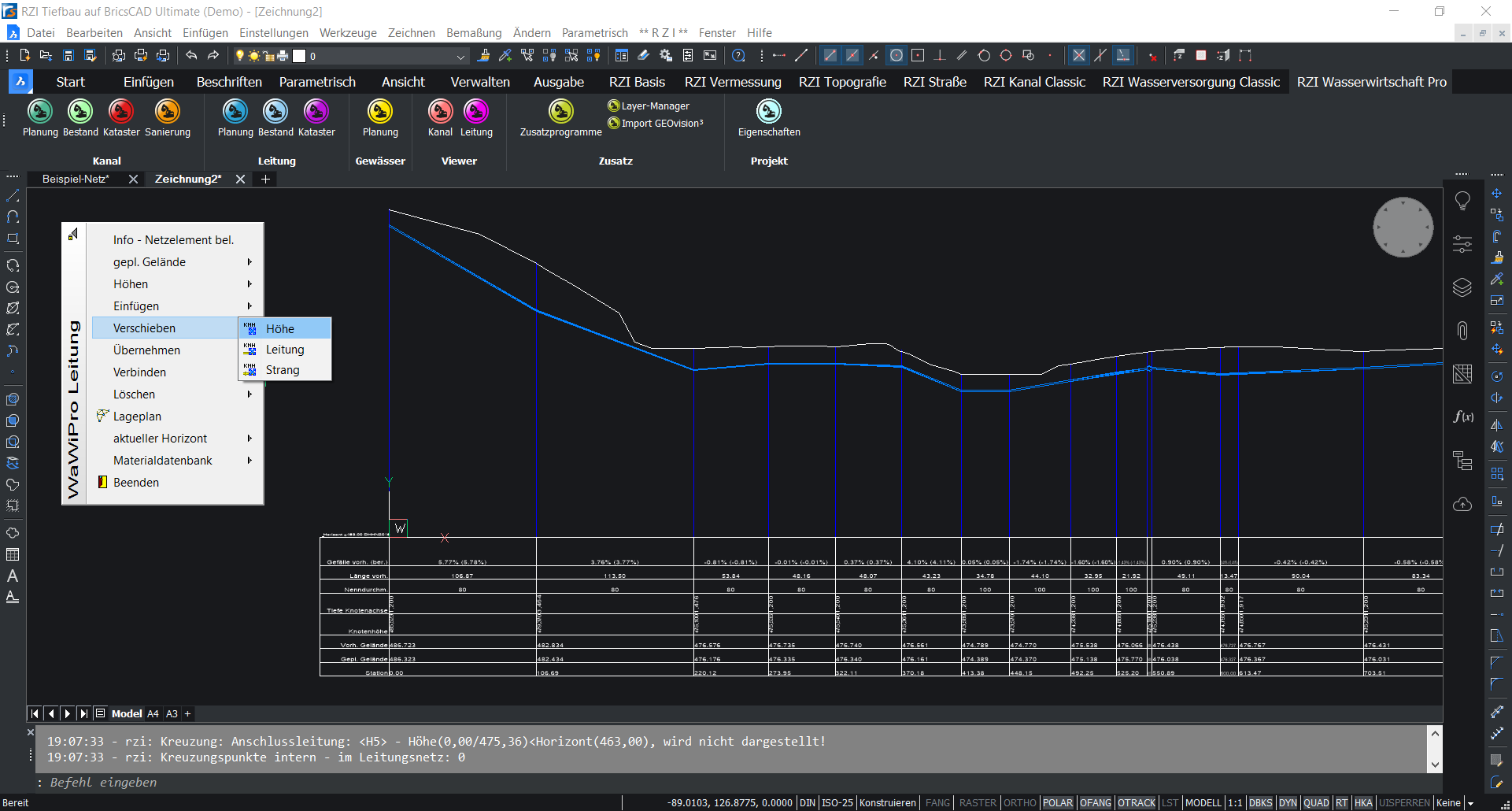

  • Automatische Erzeugung von Längsschnitt-Zeichnungen, mit Darstellung von Kollisionen, Hausanschlüssen, Einbauten sowie Geländeverlauf
  • Leistungsfähiger Formulargenerator für Berichte und Listenausgaben
  • Anbindung an MS-Office
  • Umfangreiche grafische und numerische Filtermöglichkeiten mit numerischer oder grafischer Ergebnis-Anzeige

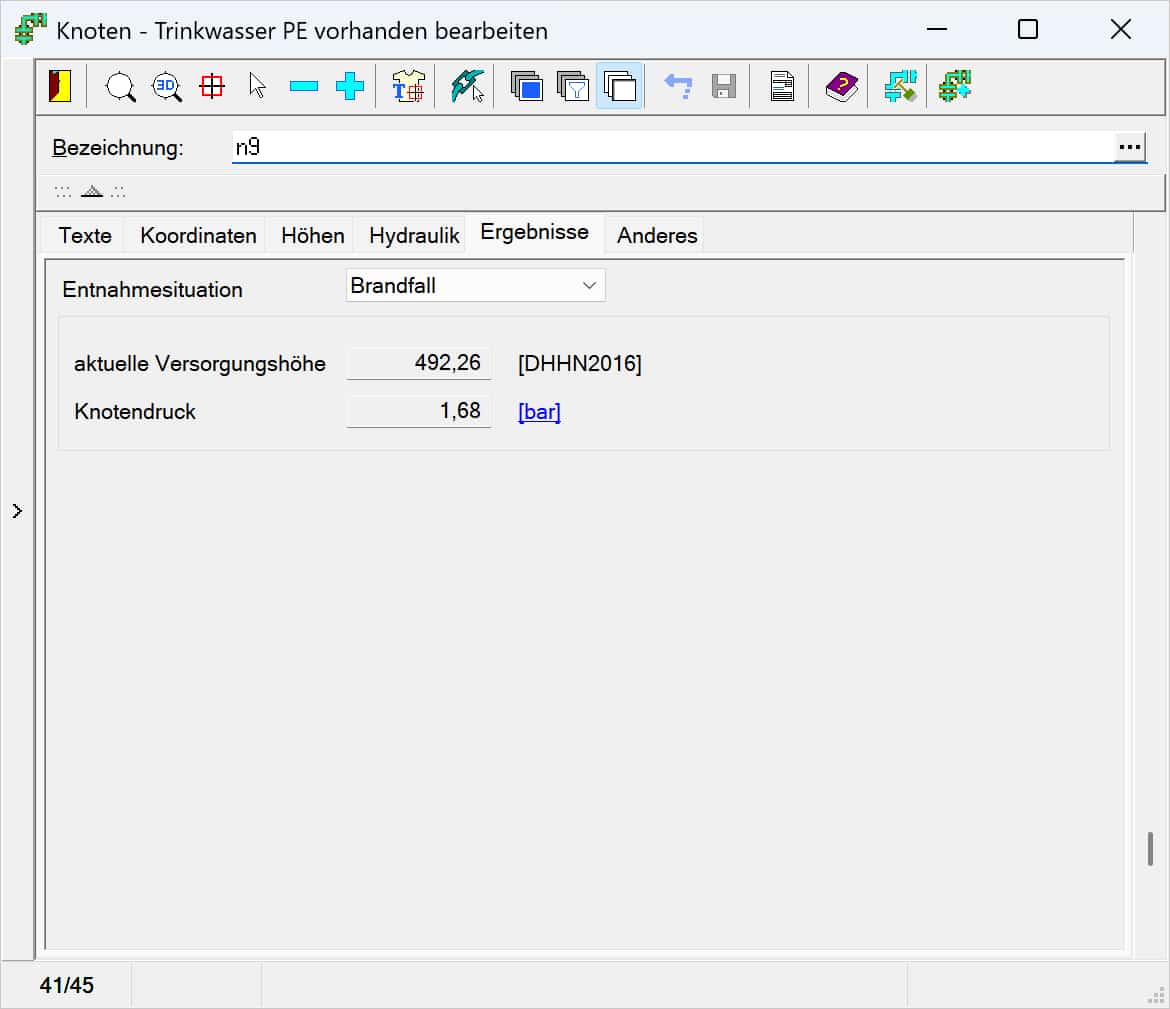

Knotenverwaltung
Ausgabe - Leitungsliste
