Die Massenermittlung ist eine zentrale Grundlage im Straßenbau und Tiefbau und bildet die Basis für eine präzise Planung, Kalkulation und Abrechnung. Sie umfasst die systematische Erfassung von Längen, Flächen und Volumina und erfolgt heute zunehmend digital auf Basis von CAD-, GIS- und Geländedaten. Standardisierte Regelwerke wie REB 23.003 und VOB/C sorgen dabei für eine einheitliche und nachvollziehbare Berechnung und Abrechnung. Moderne Softwarelösungen wie RZI Software ermöglichen es, Mengen direkt aus der Planung abzuleiten und Erdmassen effizient aus Geländemodellen zu bestimmen.
Grundlagen der Massenermittlung im Straßenbau
Die Massenermittlung, auch Mengenermittlung oder Quantity Takeoff genannt, ist eine zentrale Grundlage im Straßen- und Tiefbau und entscheidet maßgeblich über die Genauigkeit von Kalkulation, Planung und Abrechnung. Sie beschreibt die systematische Erfassung aller Mengen, die für die Ausführung und Abrechnung eines Bauprojekts notwendig sind. Dazu zählen insbesondere Längen, Flächen und Volumina, etwa für Leitungen, Straßenaufbauten oder Erdaushub. Diese Mengen werden für Kalkulation, Ausführung und Abrechnung benötigt. Das Aufmaß bildet dabei die praktische Grundlage, da es die tatsächlich erbrachten Leistungen vor Ort oder auf Basis von Planunterlagen erfasst.
Methodische Grundlagen der Berechnung
Die methodische Grundlage der Massenermittlung besteht darin, komplexe Bauwerke in einfache geometrische Formen zu zerlegen. Einzelne Abschnitte werden beispielsweise als Quader, Prismen oder Dreiecke beschrieben und anschließend rechnerisch ausgewertet. Im Tiefbau kommen dabei zwei grundlegende Ansätze zum Einsatz. Beim klassischen Stationsaufmaß wird entlang einer definierten Achse, etwa einer Straße oder Leitungstrasse, mit Querprofilen gearbeitet. Die Volumenberechnung erfolgt hier typischerweise nach REB-Formel 23 und ist besonders für linienförmige Bauwerke geeignet. Alternativ erfolgt die Berechnung flächenbasiert über digitale Geländemodelle, bei denen zwei Horizonte miteinander verschnitten werden. Diese Vorgehensweise entspricht REB-Formel 91.
Standardisierung der Massenermittlung durch REB 23.003
Eine besondere Bedeutung hat im deutschen Straßenbau das Regelwerk REB 23.003. Es stellt einen standardisierten Formelkatalog für die Mengenermittlung bereit und definiert einheitliche Berechnungsansätze. Jede Berechnung basiert auf festgelegten Formeln, die eindeutig nummeriert sind und typische Anwendungsfälle abdecken. Dadurch arbeiten alle Projektbeteiligten auf einer einheitlichen Grundlage und können Mengen ohne zusätzliche Umrechnung oder Nachberechnung austauschen. Gleichzeitig ermöglicht das Regelwerk einen strukturierten Datenaustausch zwischen Auftraggebern und Auftragnehmern, da die Berechnungen in standardisierten Formaten übergeben werden können.
VOB/C und Massenermittlung
VOB/C und REB 23.003 greifen im Bauprozess eng ineinander und erfüllen dabei unterschiedliche, sich ergänzende Funktionen. Während die VOB/C festlegt, was und in welcher Einheit abgerechnet wird, liefert die REB 23.003 die konkrete Berechnung der Mengen. Die VOB/C gibt damit den abrechnungstechnischen Rahmen vor, während die REB die rechnerische Umsetzung standardisiert. Erst durch das Zusammenspiel beider Regelwerke entsteht eine einheitliche, prüfbare und rechtssichere Mengenermittlung im Bauwesen.
Ein zentrales Beispiel ist der Erdaushub im Straßenbau. Hier bestimmt die VOB/C, etwa über die DIN 18300 für Erdarbeiten, dass die Abrechnung in der Regel nach Kubikmetern erfolgt. Gleichzeitig wird definiert, welche Leistungen bereits im Einheitspreis enthalten sind, beispielsweise das Lösen, Laden und Fördern des Bodens. Die konkrete Menge des ausgehobenen Materials wird anschließend über technische Verfahren ermittelt, etwa durch Querschnittsberechnungen oder digitale Geländemodelle. Die VOB/C legt damit verbindlich fest, welche Mengen angesetzt werden dürfen und welche Leistungen bereits im Einheitspreis enthalten sind, während die eigentliche Berechnung der Menge separat erfolgt.
Ein weiteres Beispiel ist der Straßenaufbau, etwa beim Einbau von Asphalt. Hier legt die VOB/C fest, dass die Abrechnung üblicherweise nach Quadratmetern erfolgt und wie mit Randbereichen oder Aussparungen umzugehen ist. Auch die vereinbarte Schichtdicke spielt eine Rolle für die Leistung. Die tatsächlich eingebaute Fläche wird dann aus Planunterlagen oder durch digitales Aufmaß bestimmt. Die VOB/C entscheidet somit, welche Fläche relevant ist und wie sie bewertet wird.
Formen der Massenermittlung
Die Massenermittlung erfolgt entweder manuell auf der Baustelle oder als Planaufmaß aus technischen Zeichnungen. Zunehmend wird sie digital auf Basis von CAD-, GIS- und 3D-Daten durchgeführt, wodurch Berechnungen schneller, nachvollziehbarer und effizienter werden. Gleichzeitig steigt die Qualität der Abrechnung, da Fehler durch manuelle Übertragungen reduziert werden. Die Massenermittlung ist damit nicht nur ein technischer Vorgang, sondern eine zentrale Schnittstelle zwischen Planung, Ausführung und Abrechnung. Sie hat direkten Einfluss auf Kosten, Termine und die vertragliche Absicherung eines Bauprojekts.
Geländedaten für die Massenermittlung & Erdmassenberechnung

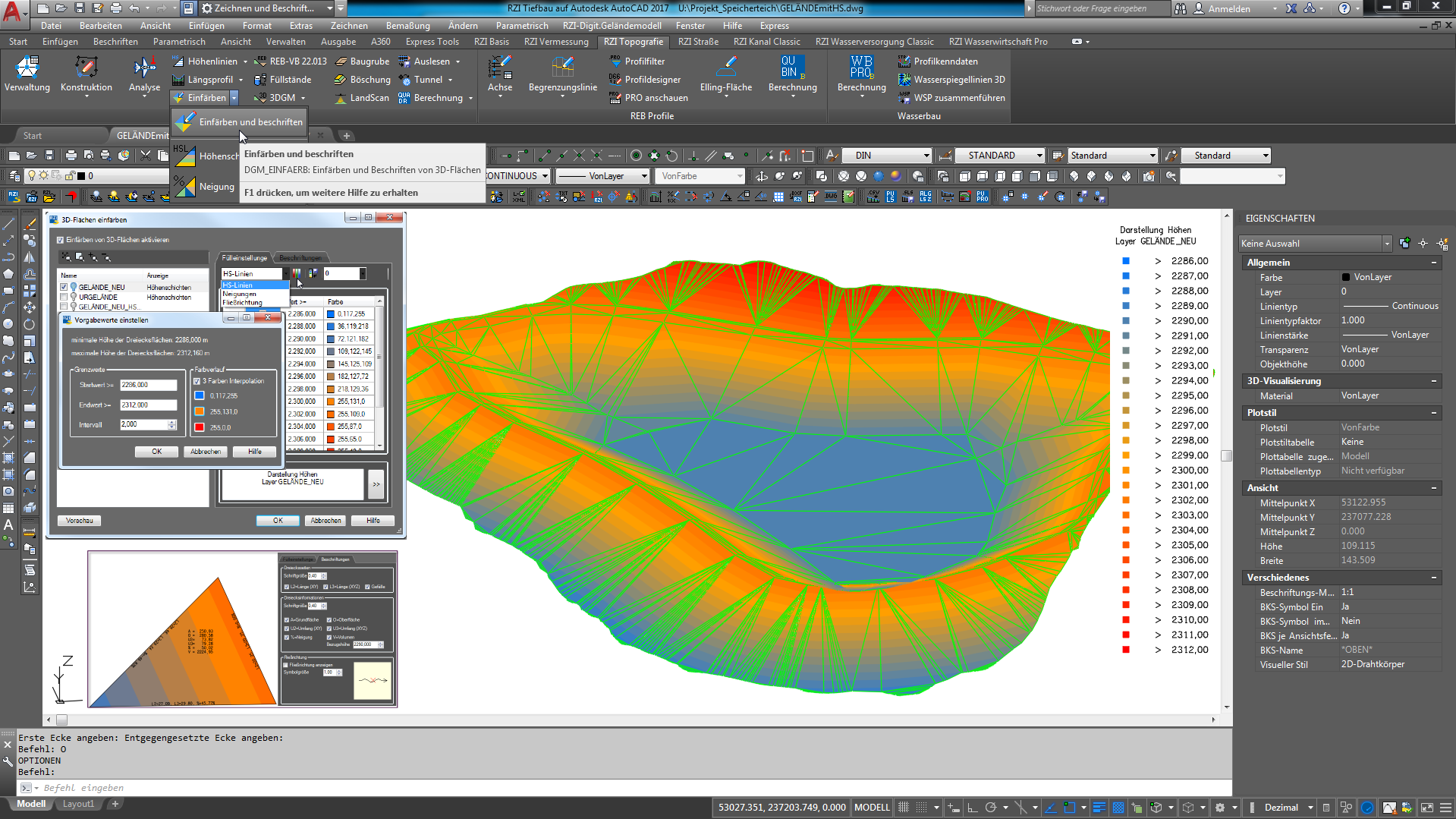

Um die tatsächlichen Massen aus Messdaten ermitteln zu können, bietet RZI Software die Möglichkeit mit fertigen Geländemodellen im dxf- oder dwg-Format zu arbeiten oder digitale Geländemodelle aus importierten Vermessungsdaten, Punktwolken und/oder Bruchkanten zu berechnen.
Gauß-Elling: Massenberechnung aus Querprofilen
Die Erdmassenberechnung nach Gauß-Elling ist ein klassisches Verfahren zur Volumenberechnung im Tief- und Straßenbau, insbesondere bei linienförmigen Bauwerken wie Straßen oder Leitungsgräben. Sie ist die mathematische Grundlage für Verfahren wie die REB-Formel 23. Das Verfahren basiert darauf, dass das Gelände oder der Baukörper entlang einer Achse in einzelne Querschnitte unterteilt wird. Für jede Station wird eine Querschnittsfläche bestimmt, etwa aus Vermessungsdaten oder aus dem Planungsmodell. Zwischen zwei benachbarten Querschnitten wird dann das Volumen berechnet. Die Besonderheit der Gauß-Elling-Methode liegt darin, dass sie neben den Randquerschnitten auch Zwischenwerte berücksichtigt und dadurch genauere Ergebnisse als einfache Mittelwertverfahren liefert.
Mengenermittlung in der Wasserwirtschaft

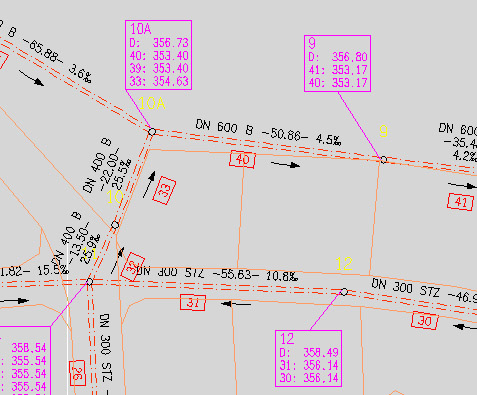

In der RZI Software erfolgt die Mengenermittlung direkt aus der technischen Planung heraus und ist eng mit dem jeweiligen Fachmodell (Kanalnetz, Wasserversorgung, Straßenbau uvm.) verknüpft. Sobald Leitungen, Schächte oder Trassen im System konstruiert sind, werden die relevanten Mengen automatisch aus deren Geometrie und Parametern abgeleitet. Dazu zählen insbesondere Rohrlängen, Schachtabmessungen sowie Aushub- und Verfüllvolumina. Grundlage bilden dabei definierte Randbedingungen wie Grabenbreiten, Tiefen oder Böschungswinkel, die projekt- oder normabhängig hinterlegt werden können. Die Berechnung erfolgt modellbasiert und kontinuierlich im Hintergrund, sodass Änderungen in der Planung sofort in den Mengen berücksichtigt werden. Dadurch entfällt ein separates Aufmaß, und Varianten können schnell und sicher bewertet werden.
Die ermittelten Mengen werden in strukturierten Mengenlisten ausgegeben und können direkt für Auswertung, Weiterverarbeitung oder Übergabe in andere Systeme exportiert werden, etwa als Excel- oder CSV-Datei. In einigen Fällen sind auch druckfertige Berichte oder prüfbare Dokumentationen möglich. Die RZI-Mengenermittlung im Bereich Wasserwirtschaft dient vor allem der technischen Planung, der schnellen Variantenbewertung und der vorbereitenden Kostenschätzung.
