Bauabrechnung für Tiefbau
Digitales Aufmaß: Auswertung der Vermessungsdaten
Zur Auswertung der Vermessungdaten im CAD können Sie wie gewohnt die Punktkoordinaten mithilfe des Befehls "PUNKT" eingeben. Allerdings sind hier Darstellung und die Übergabe von Eigenschaften wie Punktart eingeschränkt. Mit dem Modul der Punktverwaltung von RZI können Sie Punkte aus Dateien importieren und dabei je nach Punktcode Symbole zuweise sowie Punktcodes als Eigenschaften mitführen.
In beiden Fällen können aus den 3D-Koordinaten Profile und Digitale Gelängemodelle (DGM) erstellt werden.
Massenberechnung aus digitalen Geländemodellen

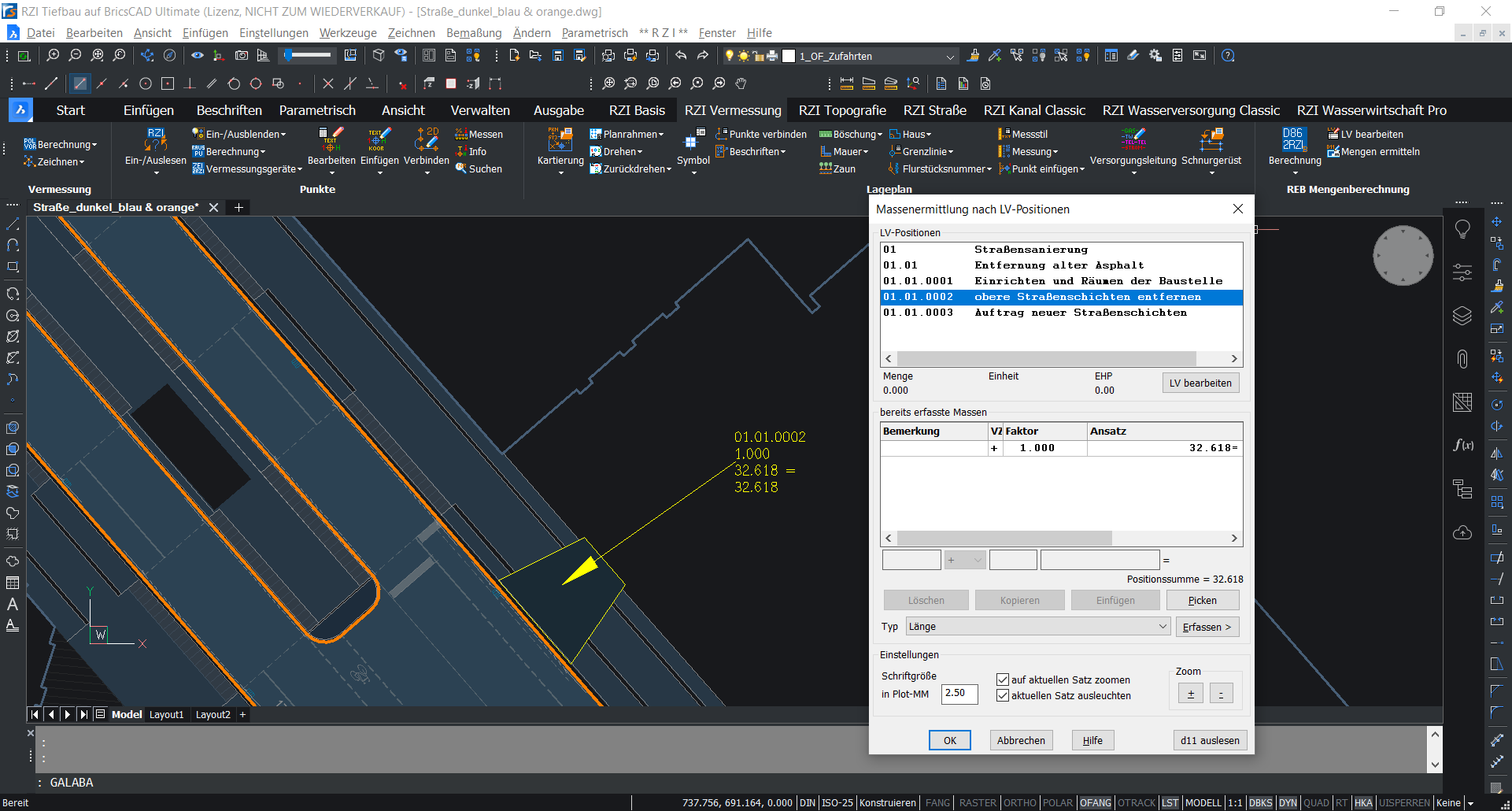

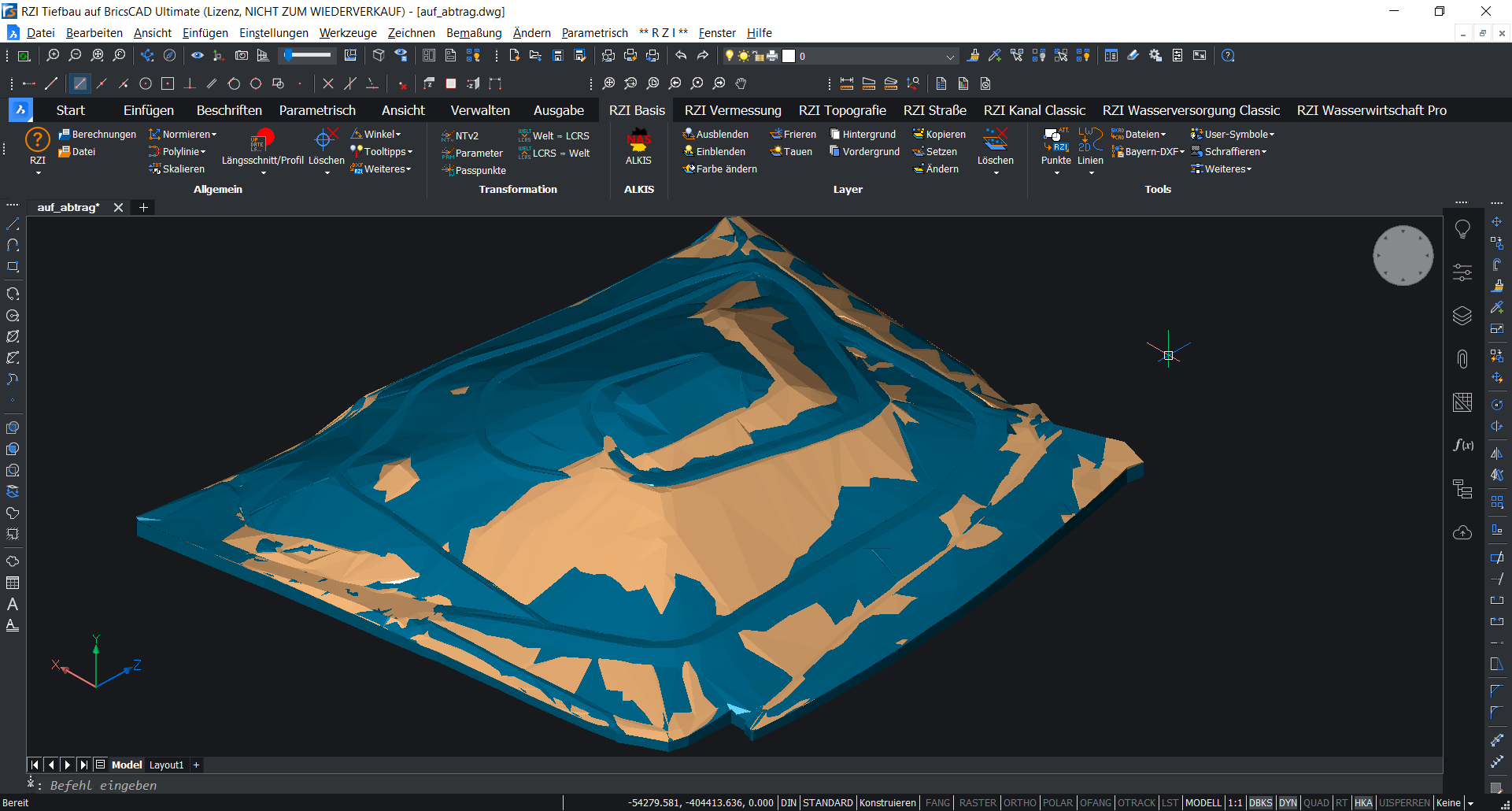

Als Grundlage für die Bauabrechnung wird zunächst aus Höheninformationen in Form von eingelesen oder konstruierten Punkten/ Linien ein digitales Geländemodell (DGM) erzeugt. Mit dem DGM werden 3D-Flächen und 3D-Volumen erzeugt, visualisiert und für die weitere Bearbeitung, wie Höhenschichtlinien und Massenermittlung (REB), ausgegeben.
Beachten Sie auch unseren Flyer RZI Tiefbau - Bauabrechnung zum Download.
- Konstruktion und Berücksichtigung von Aussparungen
- Komfortable Benutzerführung: Sie werden automatisch durch das Erstellen eines DMG geleitet und orden nach dem Anlegen eines DGM die entsprechenden Punkte, Ränder, Aussparungen und Bruchkantenlayer zu. Diese Datenzuordnungen bleiben bei jedem einzelnen DGM erhalten, d.h. spätere Aktualisierungen geschehen auf Knopfdruck.
- Komplette Verwaltung beliebig vieler DGM, inkl. zugehöriger Objekte wie Rand, Aussparungen etc.
- Automatische Konstruktion nicht nur konvexer, sondern auch konkaver Ränder über beliebig genaue, bzw. beliebig kleine Dreieckschenkel.
- Separate Parametrierung eines jeden DGM
- Schnelle Triangulation mit entsprechenden Hinweisen auf den Status des DGM
- Datenkonvertierung DA 58/DA 49/DA 45
REB-Bauabrechnung & Abrechnung nach Abtragsprofilen
Ein weiteres Modul des RZI-Tiefbau-Plugins für AutoCAD und BricsCAD ist die REB-Abrechnung (REB = Regelungen für die Elektronische Bauabrechnung). Dazu gehören unter anderem die REB-Tools, mit deren Hilfe Querprofile wie Abtragsprofile aus Punkten oder Digitalen Geländemodellen erzeugt, grafisch bearbeitet und im Da66- oder DA54-Format ausgegeben werden können.
Außerdem ermöglicht das REB-Abrechnungs-Tool das Zeichnen von Querprofilen sowie Berechnungen nach den REB Verfahrensbeschreibungen 20.003, 21.013, 21.003, 21.033 und 24.014.
Der RZI Profil-Designer bietet zudem eine einfache und komfortable Weiterbearbeitung der Profil- und Fahrbahndaten. Parallel lassen sich REB-Daten zur Aufbereitung bzw. Ergänzung von Abrechnungsdaten direkt übernehmen. In der RZI Bauabrechnung werden bie Bedarf alle Daten aus der Planung einbezogen, zu Massenermittlungen zusammengestellt und in Profilzeichnungen ausgegeben.
Ein weiterer Teil der REB-Abrechnung unter RZI ist die allgemeine Bauabrechnung nach REB-VB 23.003.
Sie haben Fragen zur konkreten Handhabung oder den Einsatzmöglichkeiten der Software? Kontaktieren Sie uns einfach, um eine kurze Online-Präsentation zu erhalten!

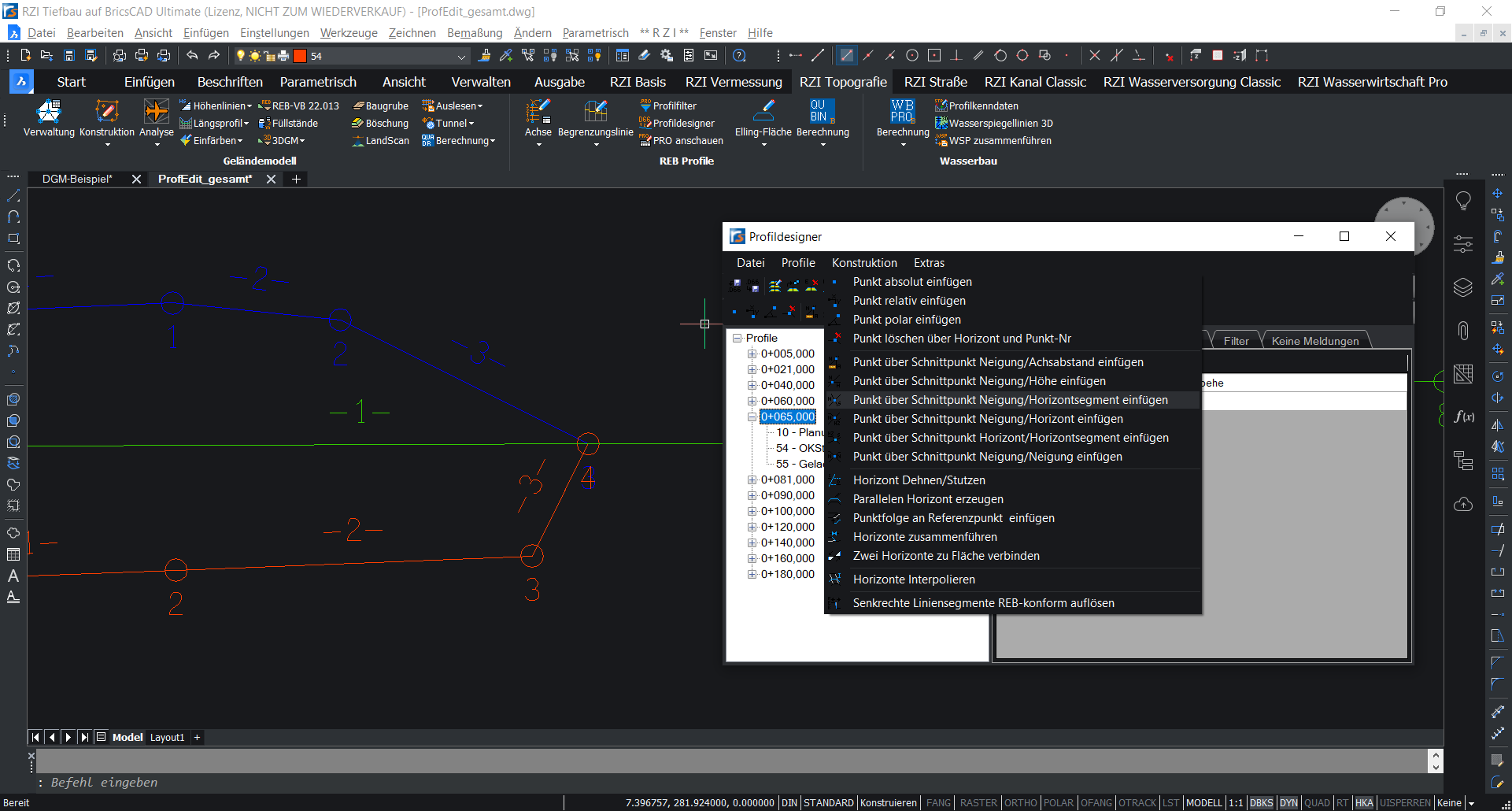

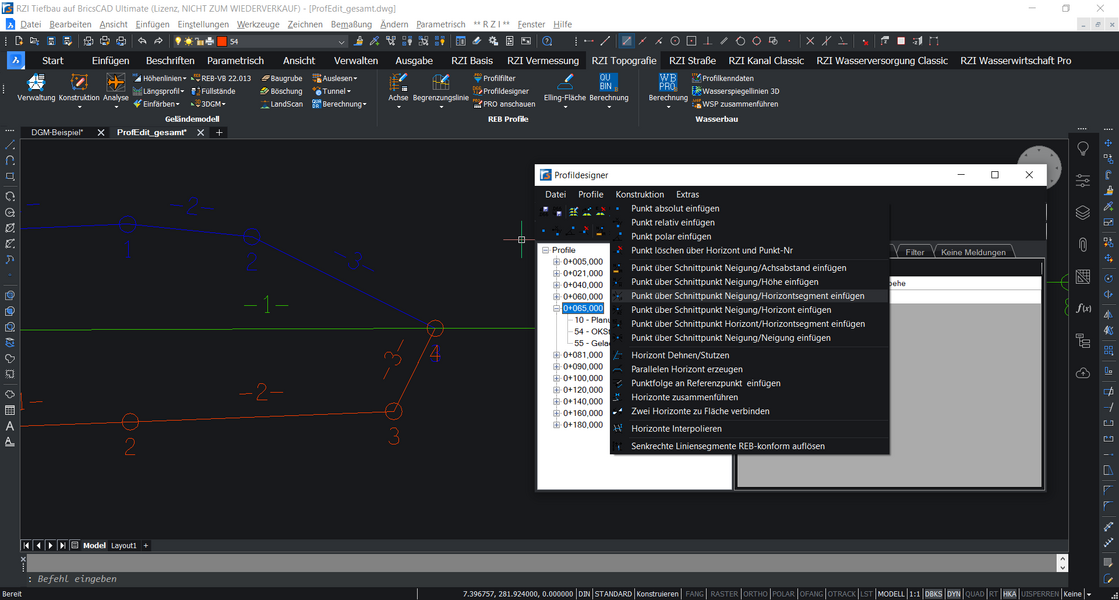

Funktionen des Profil-Designers
- Grafisch-interaktive Querprofilkonstruktion
- Makroaufzeichnung und -bearbeitung
- REB-konforme Ausgabe der Begrenzungslinien
- Abrechnung nach REB, Elling und für Begrenzungslinien
- Import/Export von REB und RZI Dateien
Die Konstruktion eines Profil erfolgt grafisch-interaktiv. Punkte lassen sich polar, absolut, über Neigungen oder Schnittpunkte oder über Dehnen und Stutzen einfügen oder tabellarisch ergänzen.

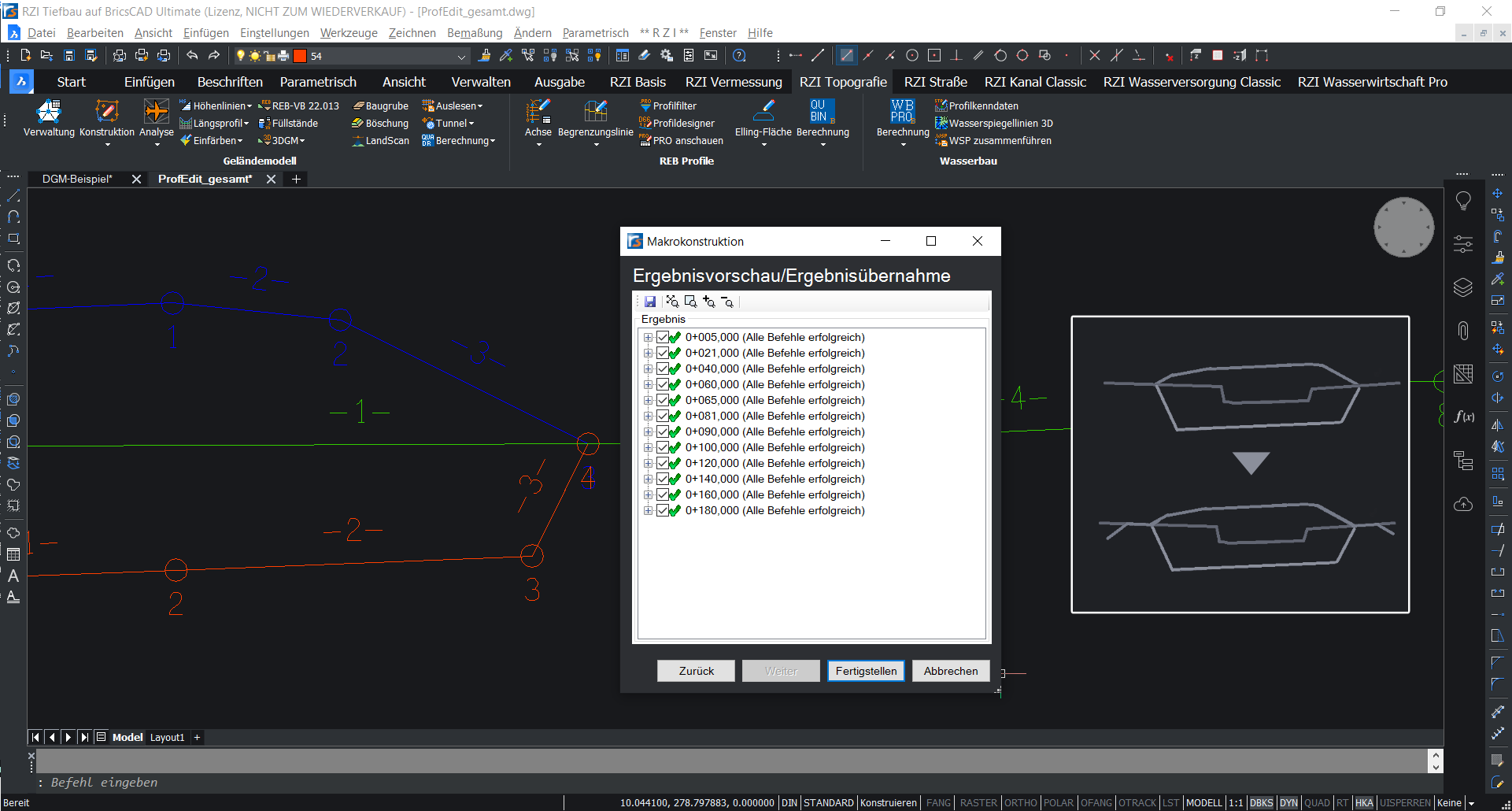

Jeder Konstruktionsschritt lässt sich speichern, zu einem Makro zusammenfügen und zu einer Konstruktionsabfolge über mehrere Profile oder ganze Abschnitte nutzen. Filterfunktionen und eine Vorabschau erleichtern das Arbeiten und ersparen überflüssige Nacharbeit.

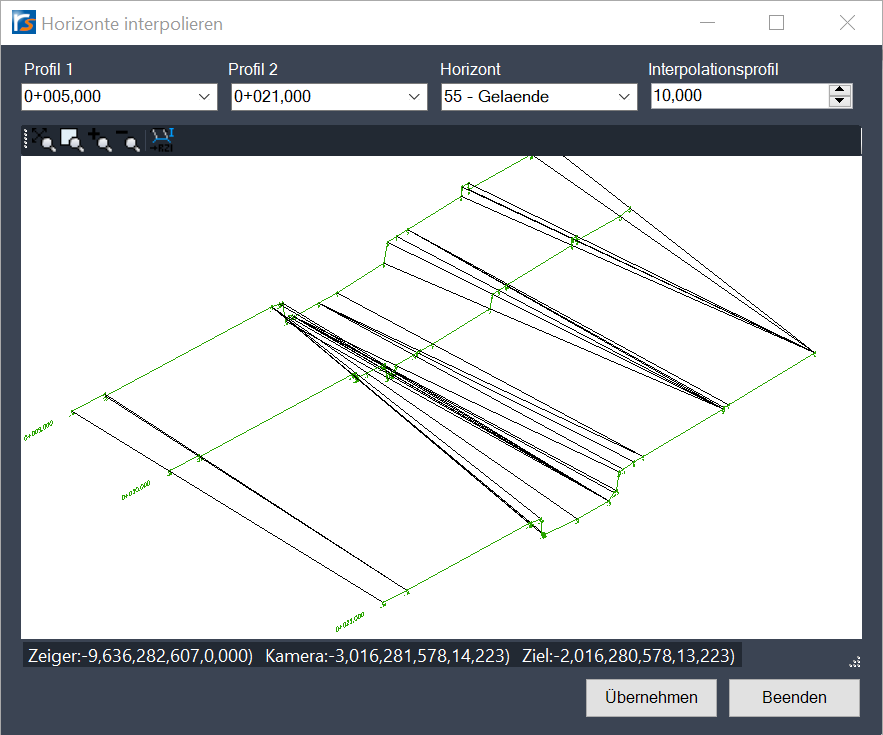

Eine exakte Genauigkeit bei der späteren Abrechnung ist durch Inter- bzw. Extrapolation der Profile gewährleistet. Die bearbeiteten Profile geben Sie als REB-Datenart aus oder übernehmen die Daten direkt in die "Allgemeine Bauabrechnung nach REB VB 23.003".
Definition: Abtragsprofile
Profile ergeben sich aus der Definition einer Achse, entlang der dreidimensionale Punkte in einem definierten Abstand aufgenommen werden. Dabei werden sowohl ein Abstand entlang der Achse (Stationen auf der Achse) als auch Abstände links der Achse und rechts der Achse festgelegt.
So wird beispielsweise am Beginn der Achse (Station 0+00)
- auf der Achse,
- links der Achse (ein Punkt oder mehrere in verschiedenem Abstand zu Achse) und
- rechts der Achse (ein Punkt oder mehrere in verschiedenem Abstand zu Achse) gemessen.

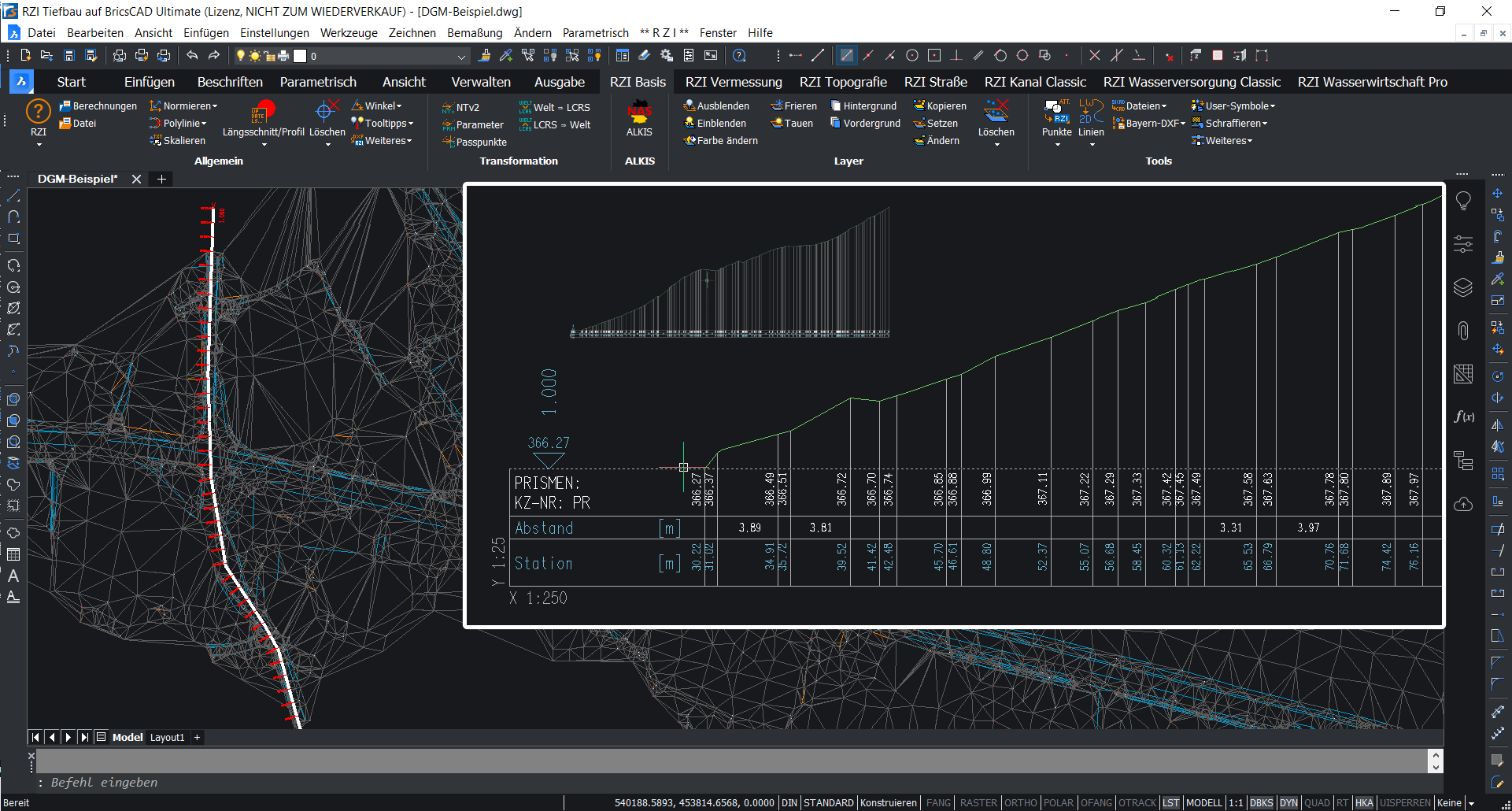

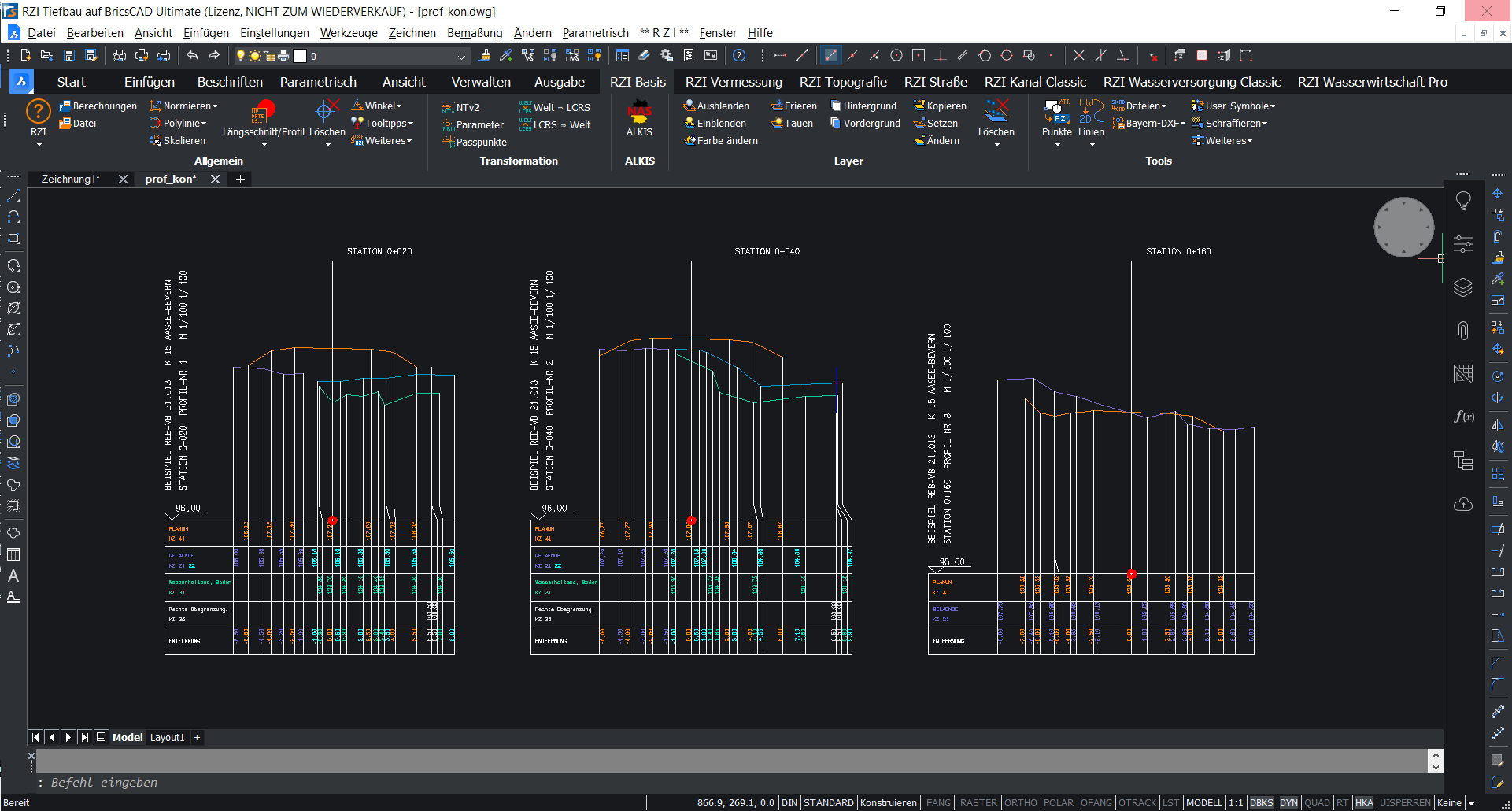

Die quer zur Achse gemessenen Punkte ergeben je Station ein Profil. Wird das Profil nach einem Abtrag, beispielsweise nach dem Oberbodenabtrag, aufgenommen, spricht man von Abtragsprofilen. Diese werden häufig in Querprofilszeichnungen dargestellt.
Wurden auch vor dem Abtrag solche Profile gemessen, lassen sich daraus die abgetragenen Massen errechnen. Je mehr Messdaten zur Verfügung stehen, desto genauer kann der Abtrag bestimmt werden.
